Termoregulator mikroprocesorowy KXP4

Wersja dla pieca NT1313

        KXP 4            KXP 4

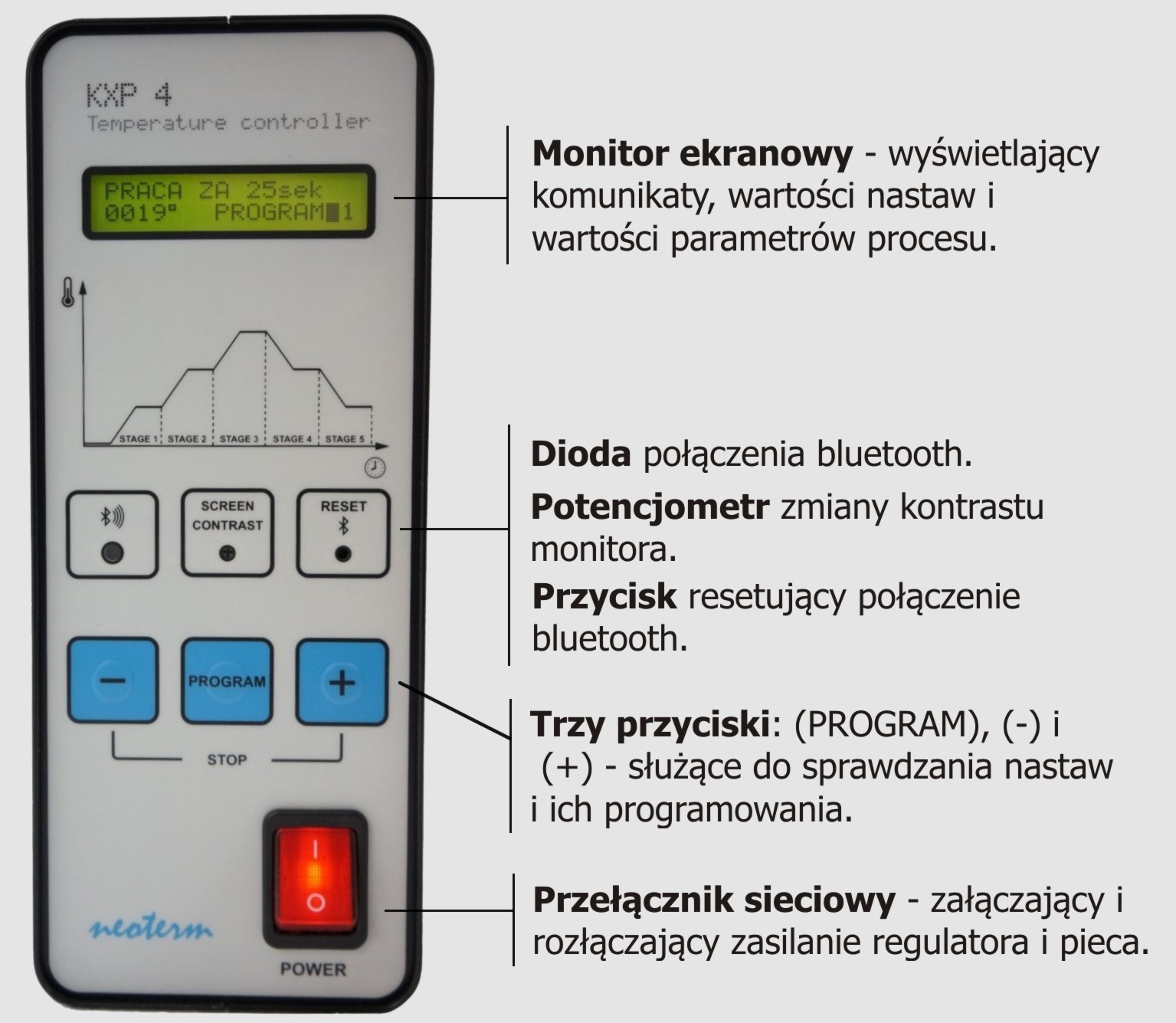

     KXP4 to programowany sterownik mikroprocesorowy z podświetlanym alfanumerycznym wyświetlaczem, sygnalizacją dzwiękową i modemem Bluetooth umożliwiającym rejestrację i wizualizację procesu na komputerze.
Cechą, która wyróżnia regulator KXP4 jest maksymalnie uproszczona obsługa. Operator nie musi posiadać specjalnych kwalifikacji ani zapamiętywać skomplikowanych sekwencji przełączeń przycisków. Dzięki informacjom wyświetlanym na monitorze obsługuje regulator intuicyjnie.

Termoregulator KXP4 wykonywany jest w wersjach: 3 programowych i 4 sprzętowych.

       Wersje programowe regulatora KXP4:

          [P]odstawowa
            - 1 program 1 etapowy

          [S]tandardowa
            - 3 programy max. 3 etapowe,
            - etapy 2 i 3 mogą mieć zaprogramowaną szybkość chłodzenia zamiast nagrzewania,
            - nastawiane opóźnienie włączenia pracy pieca do 9dni.

          [R]ozszerzona
            - 9 programów max. 5 etapowych,
            - etapy 2,3,4 i 5 mogą mieć zaprogramowaną szybkość chłodzenia zamiast nagrzewania,
            - nastawiane opóźnienie włączenia pracy pieca do 9dni.

        Każda wersja programowa posiada:
            - etapy z programowaną szybkością nagrzewania i czasem przystanku,
            - program specjalny C (np. dla mas typu Speed),
            - sygnalizację zużycia termopary,
            - oprogramowanie SPMW automatycznie zmniejszające przeregulowania,
            - możliwość zmiany programu w trakcje jego realizacji,
            - licznik godzin pracy pieca.

       Wersje sprzętowe regulatora KXP4:

            - bez sterowania katalizatorem i bez modemu bluetooth [-\-],

            - ze sterowaniem katalizatorem i bez modemu bluetooth [KAT\-],

            - bez sterowania katalizatorem i z modemem bluetooth [-\BT],

            - ze sterowaniem katalizatorem i z modemem bluetooth [KAT\BT].

        Modem Bluetooth umożliwia: bezprzewodową komunikację z komputerem, rejestrację parametrów i wizualizację procesu.

Parametry termoregulatora KXP4:
  - Zakres nastaw temperatury:
  - Czasy przystanków:
  - Program. szybkość nagrzewania:
  - Program. szybkość chłodzenia [S i R]:
  - Błąd wskazań temp. (<700°C):
  - Błąd wskazań temp. (>700°C):
  - Dokładność wskazań czasu:
  - Zasilanie:
  - Pobór mocy bez obciążenia:
  - Wejście pomiarowe temperatury:
  - Wyjście sterujące pracą grzałki:

  Wersja ze sterowaniem katalizatorem [KAT]
  - Programowana temp. wył. katalizatora:
  - Opóźnienie wył. wentylatora:
  - Wyjście sterujące pracą katalizatora:

  Wersja z modemem Bluetooth [BT]
  - Min. okres próbkowania:
  - Dokładność rejestracja temp.:

  40°C - 1100°C
  od 0min do 9g59min
  od 1 do 20 [°C/min]
  od -1 do -20 [°C/min]
  +/-2°C
  +/-3°C
  1min lub 0.4%
  230V/50Hz
  5VA
  termoelement typu K
  półprzewodnikowe 10A 230V/50Hz


  40 - 1100°C
  3min
  2x4A 230V/50Hz (złącze: CA3 LS\GD)


  1s
  1°C


Dokumentacja:

KXP4 [P] Schematy pracy oraz algorytmy programowania i pracy. /PDF/
KXP4 [S] Schematy pracy oraz algorytmy programowania i pracy. /PDF/
KXP4 [R] Schematy pracy oraz algorytmy programowania i pracy. /PDF/

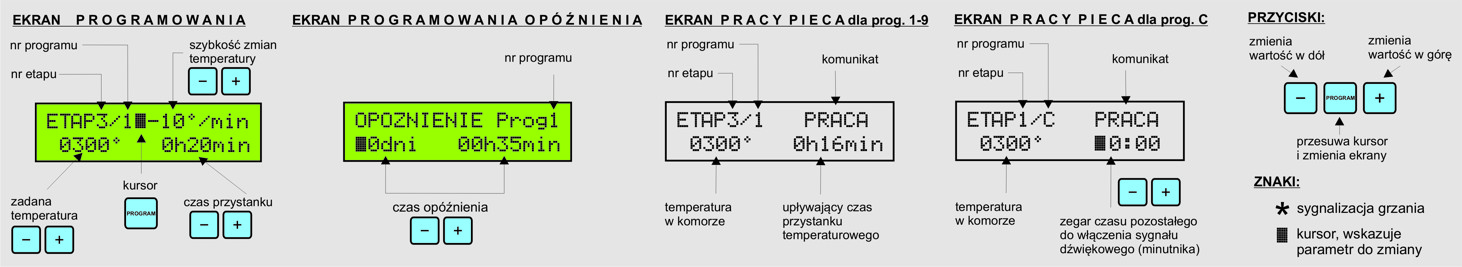

Opis ekranów sterownika KXP4

Ekrany wyświetlane przez sterownik KXP4 (kliknij obrazek aby powiększyć)
